Antes de ver con detalle el funcionamiento de una máquina de ventilación para casas pasivas, vamos a hacer un repaso muy sencillo del concepto ¿Qué es una casa pasiva?
Una casa pasiva es un tipo de edificio diseñado para minimizar el uso de energía para y para aprovechar al máximo la energía natural. Una de las formas en que se puede lograr esto es mediante la ventilación adecuada.

Veamos a continuación como debe producirse esta ventilación;

¿Como se ventila una casa pasiva?

Tres de los pilares de las Passivhaus o casas pasivas son: la hermeticidad, la estanqueidad y la ventilación. Por lo tanto, para llegar hasta aquí tendremos que poner un énfasis especial en cuidar y estudiar la ventilación de nuestra casa.
Controlar totalmente la ventilación y flujos de aire que existen dentro de nuestra casa nos permitirá tener un control total de la calidad del aire, la temperatura y la humedad.

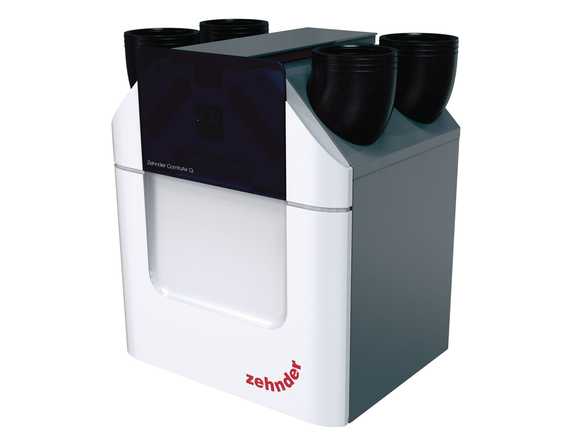

Maquina zehnder
Máquina de ventilación para una casa pasiva

Para tener un control absoluto sobre estos parámetros, la ventilación debe producirse de manera mecánica mediante el uso de máquina con recuperador o intercambiador de calor.

Esta máquina se encargará de extraer el aire “contaminado” del interior de la vivienda, expulsándolo hacia afuera. Después, la misma máquina aprovechará el aire del exterior para adecuarlo a nuestras necesidades (temperatura, humedad, filtración de partículas…) antes de volver a introducirlo en nuestro hogar.

La importancia de ventilar correctamente nuestros hogares

La ventilación permite renovar el aire del interior de un edificio y mantenerlo fresco y limpio. También ayuda a controlar la humedad y a prevenir la acumulación de gases tóxicos o contaminantes en el aire.
Además, la ventilación también puede ser importante para el confort de los ocupantes de un edificio. Cuando el aire del interior es estancado y no se renueva, puede hacerse sofocante y desagradable. La ventilación permite que el aire fresco circule por el edificio y contribuye a un ambiente más agradable y cómodo.
De hecho, muchas veces una mala calidad del aire nos provoca somnolencia, falta de concentración o problemas para descansar correctamente.
El monóxido de carbono (CO) es un gas tóxico que puede ser peligroso para la salud si se inhala en grandes cantidades. Por lo tanto, es importante mantener los niveles de CO en el aire lo más bajos posible.
En los Estados Unidos, la Agencia de Protección Ambiental (EPA) recomienda un límite de 35 ppm (partes por millón) de CO en el aire durante un período de 8 horas para proteger la salud de la mayoría de las personas. Esto significa que la concentración promedio de CO en el aire durante un período de 8 horas no debe exceder 35 ppm.
Sin embargo, es importante tener en cuenta que algunas personas pueden ser más sensibles al CO y pueden experimentar efectos adversos a niveles más bajos. Por lo tanto, es recomendable mantener los niveles de CO tan bajos como sea posible y asegurarse de que el aire en una oficina o en una vivienda esté bien ventilado para minimizar la exposición al CO.
En resumen, la ventilación es importante para mantener el aire fresco y limpio en el interior de un edificio y para mejorar el confort de sus ocupantes.

La pandemia del COVID durante el año 2020 sirvió para ayudarnos a integrar la importancia de la ventilación en los espacios cerrados como medida de prevención ante el contagia de virus por transmisión aérea.

¿Que es una máquina de ventilación con recuperador de calor?

Una máquina de ventilación con recuperador de calor es un sistema diseñado para proporcionar aire fresco a una casa de forma eficiente. El funcionamiento de estas máquinas se basa en la recirculación del aire interior, permitiendo que el aire fresco entre en la casa mientras se extrae el aire contaminado.
El sistema de ventilación está formado por una serie de conductos que conectan las entradas de aire fresco y las salidas de aire contaminado con la máquina central, que se encarga de controlar y regular el flujo de aire.

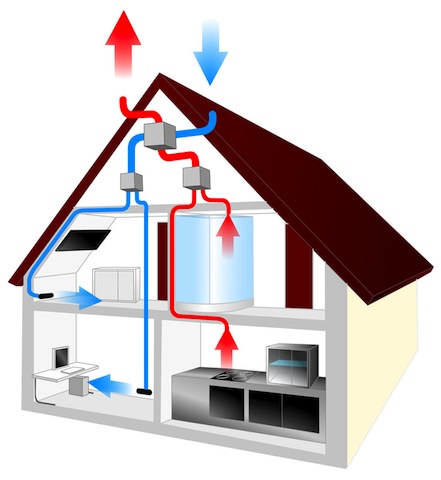

intercambiador de calor en una casa pasiva
Ejemplo de la circulación de la ventilación en un sistema de ventilación mecánica, con flujos de inserción y de extracción que convergen a través del intercambiador

El recuperador de calor es un componente clave de estas máquinas. Se trata de un intercambiador de calor que recupera la energía del aire que se extrae de la casa y la utiliza para calentar el aire fresco que entra. De esta manera, se consigue un ahorro de energía y una mayor eficiencia en el sistema de calefacción.

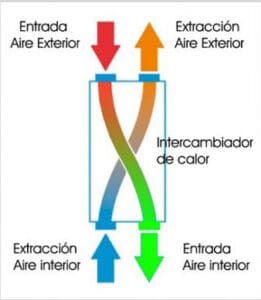

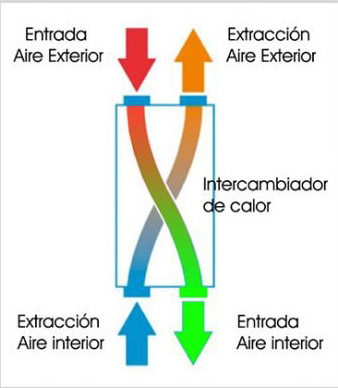

Intercambiador calor passivhaus
Circulación e intercambio de flujos de aire a través del recuperador o intercambiador

Una casa pasiva es aquella que ha sido diseñada para aprovechar al máximo la energía natural y minimizar la necesidad de sistemas de calefacción y enfriamiento artificiales. Un factor muy importante es controlar en todo momento los flujos de aire. Por lo tanto, una máquina de ventilación con recuperador de calor es esencial para garantizar una buena calidad del aire interior en estas casas y mantener una temperatura adecuada sin necesidad de utilizar grandes cantidades de energía. En resumen una máquina de ventilación con recuperador de calor es un sistema que permite tener aire fresco en el hogar mientras se recupera la energía del aire contaminado para calentar el aire fresco que entra a la casa, lo que permite un ahorro de energía y una mayor eficiencia en el sistema de calefacción.

Tipos diferentes de máquinas de ventilación con recuperador de calor

Encontramos en el mercado diferentes modelos de máquina que varían en función de sus características. ¿Cómo podremos saber que máquina necesitamos para nuestra vivienda?
Muy sencillo; este tipo de máquinas normalmente se diferencian entre un modelo y otro según la cantidad de metros cúbicos para los que están diseñadas. También es importante diferenciar entre modelos pensados para instalar en pared o suelo, y modelos para instalar sobre un falso techo.
La máquina puede abastecer una única vivienda o bien puede instalarse de manera compartida para todo el edificio.

En el siguiente ejemplo podemos ver algunos de los modelos de máquinas que ofrece el fabricante Zehnder, una de las marcas más reconocidas dentro del sector de la ventilación de doble flujo y que puedes encontrar en nuestro almacén. Todas con certificación passivhaus.

Maquinas ventilación mecánica Zehnder

Estas máquinas cuentan con una serie de accesorios específicos para cada modelo como tubos, intercambiadores, soportes de suelo, etc de modo que si un día necesitamos sustituir cualquier accesorio no será necesario cambiar todo el sistema. En DIATERM disponemos de toda la gama de máquinas y accesorios para instalaciones Zehnder, no dudes en consultarnos por cualquier referencia.

Como se instalan las máquinas de ventilación controlada

Podemos colocar estas máquinas tanto en pared como en techo. Es importante destacar que siempre que sea posible colocaremos la máquina cerca del exterior de manera que tengamos la menor cantidad de conductos en uso, así maximizaremos la eficiencia.

Maquina ventilacion Zehnder
Instalación de una máquina de ventilación en una estancia común

La instalación de estos sistemas es relativamente sencilla pero hay que prestar atención a algunos detalles para asegurarnos un correcto funcionamiento así que lo aconsejable es contar con un instalador profesional para realizar la obra.

Mantenimiento de un equipo de ventilación

Las máquinas de ventilación para casas pasivas son máquinas sofisticadas pero a la vez muy sencillas de mantener.
Mantener siempre los equipos de ventilación en un óptimo estado es vital para asegurar el correcto funcionamiento de esta máquina, ya que un filtro un buen estado nos permitirá reducir la cantidad de partículas no saludables que entran a nuestra vivienda, aumentando el bienestar y la calidad del aire interior.
El mantenimiento de un equipo de ventilación de doble flujo es muy sencillo, basta con sustituir los filtros cuando indica el fabricante. El cambio de filtros suele ser cada 12 meses, y preferiblemente cada 6.

En el caso de los filtros de las máquinas de ventilación Zehnder, el propio termostato de la máquina nos avisará cuando llegue el momento de sustituir el filtro.

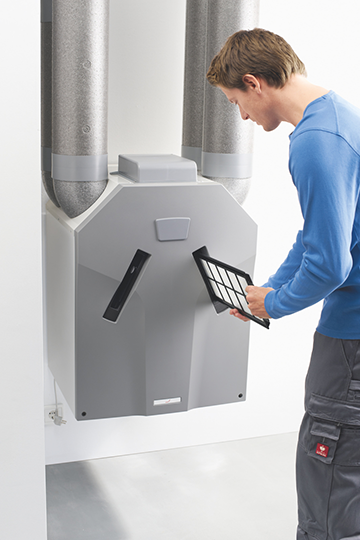

Filtros maquina ventilacion zehnder
El mantenimiento de los filtros es una tarea muy sencilla que puede hacer el usuario final sin necesidad de ayuda

Conclusión

Mantener constantemente una buena calidad del aire en nuestras estancias resulta vital para nuestra salud como para el confort y productividad de los ocupantes.
Las máquinas de ventilación nos permiten ventilar totalmente las estancias mientras filtramos todas las partículas contaminantes o no deseadas que proceden desde el exterior.
Además del filtraje de partículas, uno de los objetivos principales de las máquinas de ventilación de doble flujo con recuperador de calor es realizar un proceso 100% eficiente energéticamente que evite las filtraciones de aire a temperatura no adecuada y desestabilice el confort térmico de nuestra casa pasiva.
Aunque estas máquinas no cuentan por ahora con una larga tradición en nuestro país, son prácticamente un standard en algunos países, y la tendencia en auge de la edificación pasiva y la búsqueda de un mayor confort en las construcciones acabará siendo seguramente un requisito demandado en las obras por los códigos y normativas de edificación.

Si quieres más información al respecto, no dudes en consultarnos, en DIATERM encontrarás todo el catálogo de productos Zehnder para satisfacer cualquier necesidad.
